Major Contributions


1. Fluorinated graphene oxide (FGO) is identified as the optimal 2D filler in composite solid electrolytes (CSEs), achieving ionic conductivity of 9.4 × 10⁻⁴ S cm⁻¹ at 25°C, Li⁺ transference number of 0.60, and wide electrochemical window (~4.8 V).

2. DFT reveals that positively charged C atoms bonded with fluorine on FGO promote TFSI⁻ dissociation and enhance Li⁺ mobility, providing atomic-level understanding of improved ionic transport in FGO-containing CSEs.

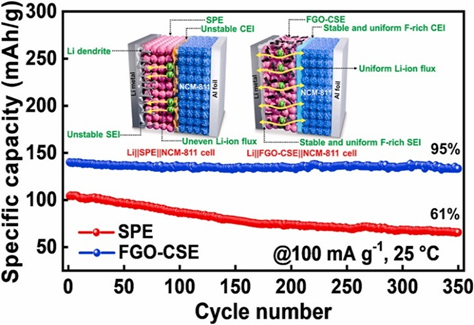

3. Li||FGO-CSE||NCM-811 cells deliver 200 mAh g⁻¹ cathode capacity retaining 95% after 350 cycles at 25°C, confirming FGO-CSEs stabilize both anode and cathode interfaces in solid-state Li-metal batteries.

主要貢獻


1. 氟化氧化石墨烯（FGO）被確定為複合固態電解質（CSE）中的最佳二維填料，在 25°C 下實現離子導電率 9.4 × 10⁻⁴ S cm⁻¹、Li⁺ 遷移數 0.60 及寬電化學窗口（約 4.8 V）。

2. DFT 揭示 FGO 上氟鍵合的帶正電 C 原子促進 TFSI⁻ 解離並增強 Li⁺ 移動性，提供 FGO 基 CSE 離子傳輸改善的原子層面理解。

3. Li||FGO-CSE||NCM-811 電池在 25°C 下 350 次循環後容量保持率達 95%，正極容量為 200 mAh g⁻¹，確認 FGO-CSE 有效穩定固態鋰金屬電池的陽極與陰極界面。
