Major Contributions

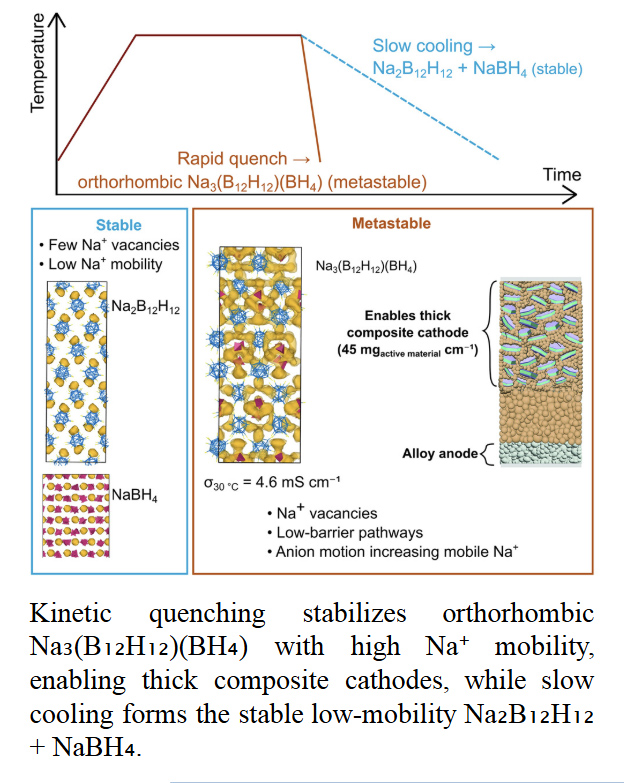

1.Kinetic stabilization of the orthorhombic Na₃(B₁₂H₁₂)(BH₄) phase enables superionic Na⁺ conductivity (4.6 mS cm⁻¹ at 30°C) with excellent electrochemical stability.

2.Integration with chloride-coated cathodes allows thick, high-areal-loading composite cathodes that maintain performance down to subzero temperatures.

3.Computational and experimental insights reveal that anion-framework mobility enhances Na⁺ transport, providing a transferable design strategy for high-performing solid electrolytes.

主要貢獻


1.正交晶系 Na₃(B₁₂H₁₂)(BH₄) 相的動力學穩定化 實現了超離子的 Na⁺ 導電率（30°C 時為 4.6 mS cm⁻¹），並具有優異的電化學穩定性。
　
2.與氯化物包覆正極的整合，實現了具備高面負載（high-areal-loading）的厚複合正極，並能在零下低溫環境中保持性能。
　
3.計算與實驗結果顯示，陰離子骨架的活動性增強了 Na⁺ 的傳輸，為高性能固態電解質提供了可推廣的設計策略。
